Ilmanpaineen mittaus on tärkeää sekä sään ennustamisessa että useissa teollisissa sovelluksissa. Meteorologiassa ilmanpaine ja sen muutokset liittyvät korkea- ja matalapainevyöhykkeisiin ja niiden liikkeisiin. Nopea pudotus ilmanpaineessa on merkki lähestyvästä myrskystä tai saderintamasta, kun taas paineen nousu lupaa poutaa ja aurinkoa. Paineen mittauksen teollisuussovelluksia ovat esimerkiksi laboratoriot ja life science ‑sovellukset.
Mikä tekee painetta mittaavista antureistamme niin ainutlaatuisia? Vaisalan kehittämä mikromekaaninen BAROCAP®-anturi mittaa painetta tarkastelemalla piikalvon mittojen muuttumista. Ympäröivän paineen kasvaessa tai vähentyessä kalvo taipuu, jolloin anturin sisällä olevan tyhjiön korkeus kasvaa tai pienenee. Tyhjiön vastakkaiset puolet toimivat elektrodeina, ja anturin kapasitanssi muuttuu niiden välimatkan kasvaessa tai pienentyessä. Kapasitanssi mitataan ja muunnetaan painelukemaksi. Lue lisää Vaisalan BAROCAP®-tekniikasta täältä.
Huippuluokan mittausta BAROCAP®-anturin ominaisuudet – vähäinen lämpötilariippuvuus ja pitkäaikainen stabiilisuus – ovat yksikiteisen piimateriaalin ansiota. Kapasitiivinen rakenne antaa anturille laajan dynaamisen mittausalueen sekä lyhyet vasteajat ja toimii samalla ylipaineen estävänä mekanismina.
Vaisalan painemittalaitteiden valikoima sisältää digitaalisia barometreja ja ilmanpaineantureita ilmanpaineen ja prosessipaineen mittaamiseen teollisuussovelluksissa. BAROCAP®-barometrit toimivat laajalla lämpötila-alueella ja antavat luotettavaa tietoa myös erittäin vaativissa sovelluksissa, kuten ammattimaisessa meteorologiassa ja ilmailualalla. Vaisalan valikoimassa on myös useita parametreja mittaavia laitteita, jotka yhdistävät painemittaukset kastepiste-, kosteus- ja lämpötilatietoihin.
Tyypillisiä sääsovelluksia Ilmanpainemittauksia käytetään laajalti meteorologiassa sekä sää-, ilmailu-, hydrologia- ja maataloussovelluksissa. Maailman ilmatieteen järjestö WMO pitää analysoituja painekenttiä meteorologian perusedellytyksenä. Ne ovat yksi numeeristen säämallien tärkeimmistä parametreista, sillä painetietoja tarvitaan korkea- ja matalapainejärjestelmien määrittämiseen.
Numeerisessa sään mallinnuksessa on tärkeää määrittää nämä painekentät tarkasti, sillä ne muodostavat perustan kaikille muille ilmakehän tilan edellytyksille. Korkeapaine on yleensä merkki hyvästä säästä, kun taas matalapaine ennustaa sadetta tai pilvisyyttä. Siksi ilmanpaineen tarkat mittaukset ovat olennaisen tärkeitä. Ilmanpaine on tärkeä parametri myös ilmailualalla, jossa sitä käytetään lentokoneiden korkeusmittarilukemien asettamiseen. Ilmanpaineen mittalaitteet ovat ilmailujärjestelmissä siis turvallisuuslaitteita.
Tyypillisiä teollisuussovelluksia Ilmanpainetietoa hyödynnetään monissa teollisissa sovelluksissa. Sitä mitataan muun muassa paineherkissä teollisuuslaitteissa, kuten laserinterferometreissä ja litografiajärjestelmissä, moottorien testipenkeissä ja pakokaasunanalyysin yhteydessä.
Metrologisia käyttötarkoituksia ovat muun muassa laboratoriostandardien tarkistusmittaukset sekä kalibrointilaboratorioiden olosuhdevalvonta. Painemittauksilla on suuri merkitys myös tiukasti säännellyissä life science ‑alan ja korkean teknologian puhdastilasovelluksissa. Näissä sovelluksissa jatkuvat, dokumentoidut ja vikasietoiset tiedot ovat edellytys säännösten vaatimusten täyttämiselle.
Vaisalan BAROCAP®-anturien edut Erinomainen pitkän aikavälin vakaus Tarkkuus koko lämpötila-alueella Luotettava yksikideteknologia Laaja mittausalue ja lyhyet vasteajat
Aiheeseen liittyvät tuotteet viewLinc olosuhdevalvonta-, hälytys- ja raportointiohjelmisto Lämpötilan, kosteuden ja muiden parametrien jatkuvaan valvontaan ViewLinc Enterprise Server ‑ohjelmistolla voidaan valvoa lämpötilaa... Read more Dataloggeri DL4000 jännite- ja virtaviestin tiedonkeruuseen DL4000 -dataloggeri on yksinkertainen ratkaisu paineen, virtauksen, nestetason, pH:n, sähköisten... Read more vNetin Power over Ethernet (PoE) dataloggerikäyttöliittymä DL-sarjan dataloggereiden liittämiseksi verkkoon Vaisalan vNet Power over Ethernet (PoE) käyttöliittymä dataloggerille on verkkoliitäntälaite... Read more CAB100-asennuskaappi Tietojen keruuseen puhdastiloissa ja teollisuuskäytössä CAB100 on tarkoitettu puhdastilojen ja teollisuustilojen jatkuvaan olosuhdevalvontaan... Read more Ilmanpainemittaukset Indigo520-lähettimellä yhdistettynä kosteus- ja -lämpötilamittapäihin Ilmanpaineen mittausmoduulilla varustettu Indigo520-lähetin yhdessä yhden tai kahden... Read more Kannettava näytteenottojärjestelmä DSS70A ja näytteenottokammiot kannettavalle DM70-mittarille Kannettava Vaisala DRYCAP® -näytteenottojärjestelmä DSS70A tarjoaa kompaktin ratkaisun kastepisteen... Read more Kastepiste- ja painelähetin DPT146 paineilman mittauksiin DPT146 tekee paineilman valvonnasta yksinkertaista ja kätevää. DPT146 mittaa yhtä aikaa kastepisteen sekä prosessipaineen... Read more Meteorologinen asennussarja HMT330MIK HMT337:n ja PTU307:n ulkoasennuksia varten Tarkan kosteuslukeman saaminen on erityisen tärkeää esim. sumun ja kuuran ennustamisessa sekä... Read more Moniparametrilähetin DPT145 SF6-kaasulle – nyt entistä laajempi kastepisteen mittausalue Innovatiivinen. Sitä on DPT145. Vaisalan ainutlaatuisen suorituskykyinen SF6-kaasun... Read more Digitaalinen barometri PTB210 vaativiin ympäristöihin Loistava ratkaisu ulkoasennuksiin. Toimii laajalla lämpötilavälillä. Kotelo tarjoaa IP65-luokitellun (NEMA4) suojauksen... Read more Ilmanpaineen siirtonormaali PTB330TS Kannettava ja akkukäyttöinen siirtonormaali tieto-ominaisuuksilla Ilmanpaineen siirtonormaalissa PTB330TS digitaalinen barometri PTB330 ja... Read more PTB110-barometri teolliseen käyttöön Vaisala BAROCAP® PTB110 -barometri on suunniteltu tarkkoihin barometrisen paineen mittauksiin huoneenlämmössä sekä... Read more Paine-erolähetin PDT101 Paineen valvontaan säädellyissä ympäristöissä. Paine-erolähetin PDT101 on suunniteltu vaativiin puhdashuonesovelluksiin. Anturi on... Read more Paine-erolähetin PDT102 Life sciencen ja korkeateknologian puhdashuonesovelluksiin Korkean suorituskyvyn PDT102 on suunniteltu ensisijaisesti life sciencen ja korkean... Read more Staattiset paineportit SPH10/20 tuulen aiheuttaman virheen minimointiin Voimakkaan ja epävakaan tuulen aiheuttamat vaihtelut voidaan nollata paineportilla, joka "suodattaa"... Read more
viewLinc olosuhdevalvonta-, hälytys- ja raportointiohjelmisto Lämpötilan, kosteuden ja muiden parametrien jatkuvaan valvontaan ViewLinc Enterprise Server ‑ohjelmistolla voidaan valvoa lämpötilaa... Read more
Dataloggeri DL4000 jännite- ja virtaviestin tiedonkeruuseen DL4000 -dataloggeri on yksinkertainen ratkaisu paineen, virtauksen, nestetason, pH:n, sähköisten... Read more

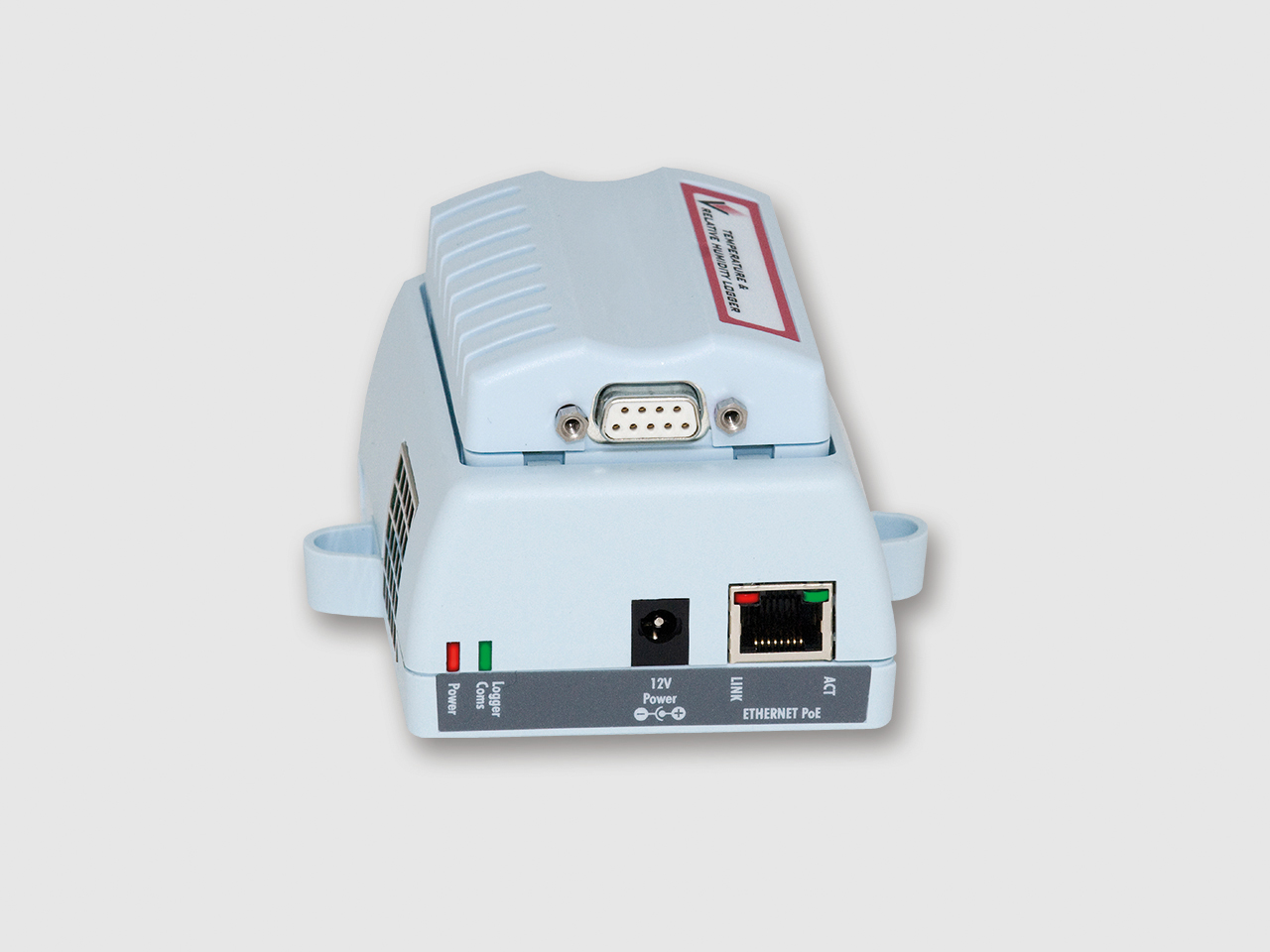

vNetin Power over Ethernet (PoE) dataloggerikäyttöliittymä DL-sarjan dataloggereiden liittämiseksi verkkoon Vaisalan vNet Power over Ethernet (PoE) käyttöliittymä dataloggerille on verkkoliitäntälaite... Read more
CAB100-asennuskaappi Tietojen keruuseen puhdastiloissa ja teollisuuskäytössä CAB100 on tarkoitettu puhdastilojen ja teollisuustilojen jatkuvaan olosuhdevalvontaan... Read more
Ilmanpainemittaukset Indigo520-lähettimellä yhdistettynä kosteus- ja -lämpötilamittapäihin Ilmanpaineen mittausmoduulilla varustettu Indigo520-lähetin yhdessä yhden tai kahden... Read more
Kannettava näytteenottojärjestelmä DSS70A ja näytteenottokammiot kannettavalle DM70-mittarille Kannettava Vaisala DRYCAP® -näytteenottojärjestelmä DSS70A tarjoaa kompaktin ratkaisun kastepisteen... Read more
Kastepiste- ja painelähetin DPT146 paineilman mittauksiin DPT146 tekee paineilman valvonnasta yksinkertaista ja kätevää. DPT146 mittaa yhtä aikaa kastepisteen sekä prosessipaineen... Read more
Meteorologinen asennussarja HMT330MIK HMT337:n ja PTU307:n ulkoasennuksia varten Tarkan kosteuslukeman saaminen on erityisen tärkeää esim. sumun ja kuuran ennustamisessa sekä... Read more
Moniparametrilähetin DPT145 SF6-kaasulle – nyt entistä laajempi kastepisteen mittausalue Innovatiivinen. Sitä on DPT145. Vaisalan ainutlaatuisen suorituskykyinen SF6-kaasun... Read more
Digitaalinen barometri PTB210 vaativiin ympäristöihin Loistava ratkaisu ulkoasennuksiin. Toimii laajalla lämpötilavälillä. Kotelo tarjoaa IP65-luokitellun (NEMA4) suojauksen... Read more
Ilmanpaineen siirtonormaali PTB330TS Kannettava ja akkukäyttöinen siirtonormaali tieto-ominaisuuksilla Ilmanpaineen siirtonormaalissa PTB330TS digitaalinen barometri PTB330 ja... Read more

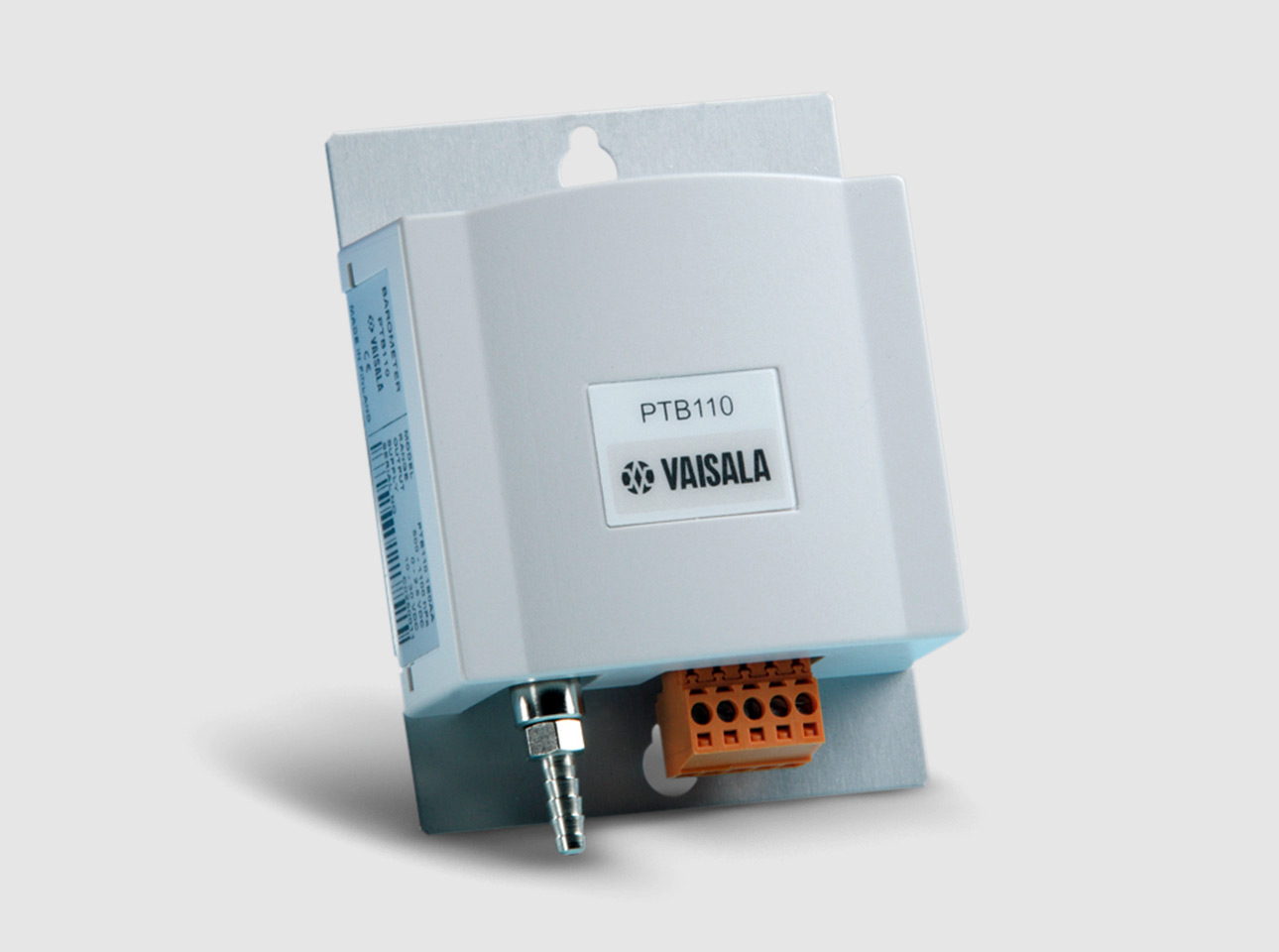

PTB110-barometri teolliseen käyttöön Vaisala BAROCAP® PTB110 -barometri on suunniteltu tarkkoihin barometrisen paineen mittauksiin huoneenlämmössä sekä... Read more
Paine-erolähetin PDT101 Paineen valvontaan säädellyissä ympäristöissä. Paine-erolähetin PDT101 on suunniteltu vaativiin puhdashuonesovelluksiin. Anturi on... Read more
Paine-erolähetin PDT102 Life sciencen ja korkeateknologian puhdashuonesovelluksiin Korkean suorituskyvyn PDT102 on suunniteltu ensisijaisesti life sciencen ja korkean... Read more

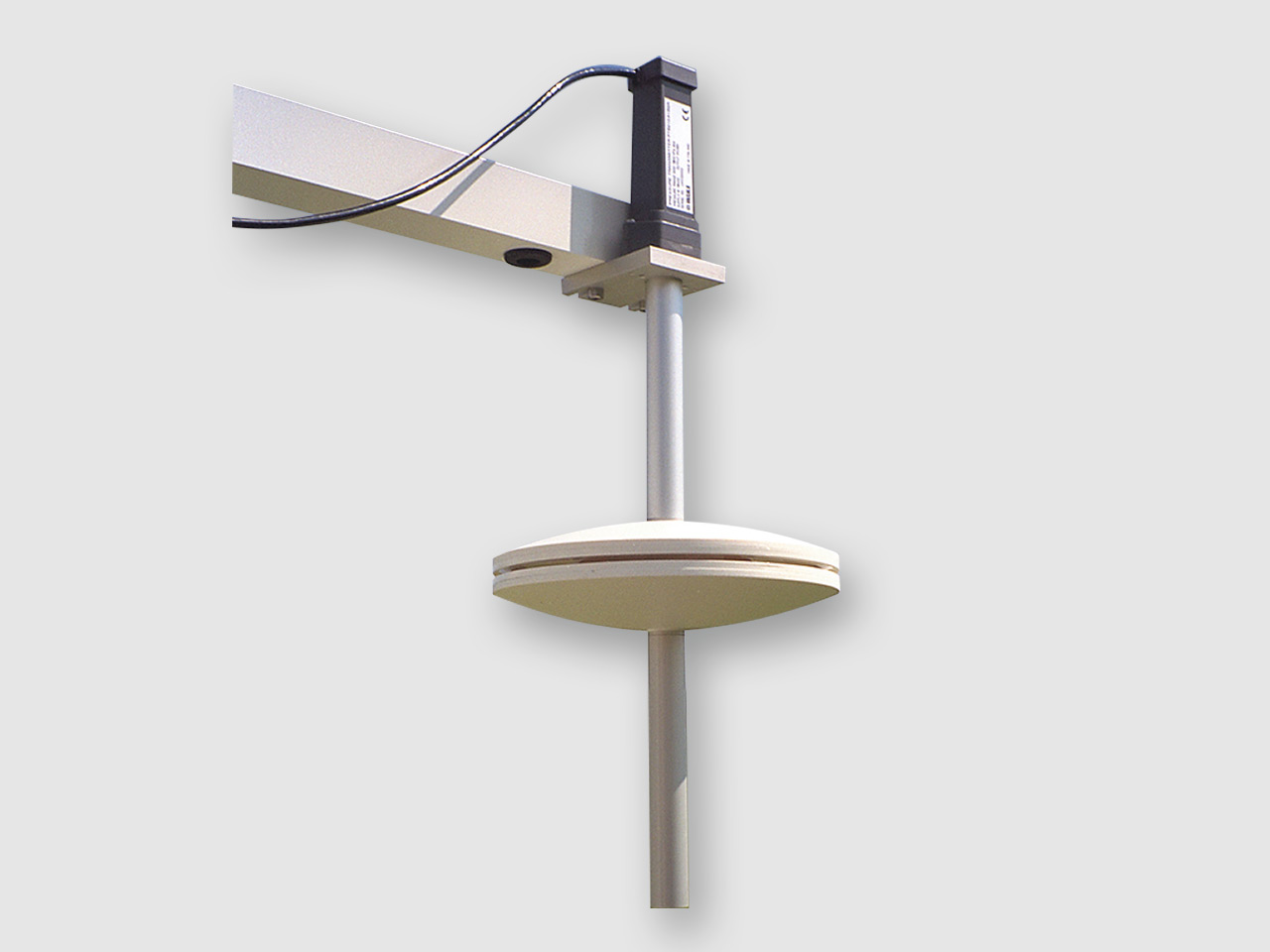

Staattiset paineportit SPH10/20 tuulen aiheuttaman virheen minimointiin Voimakkaan ja epävakaan tuulen aiheuttamat vaihtelut voidaan nollata paineportilla, joka "suodattaa"... Read more
