Vaisalan Optimus OPT100 ‑DGA-kaasuanalysaattori suojaa auringonpurkausten vaikutuksilta

Tehomuuntaja ja työntekijä Skotlannissa
Skotlanti
United Kingdom
Julkaistu:
Sähköntuotanto ja -siirto

Elimpus Ltd on asentanut Ison-Britannian suurimpiin energiantuottajiin lukeutuvalle Scottish Powerille useita Vaisalan muuntajien verkkovalvontaratkaisuja, joiden avulla yhtiö saa reaaliaikaisia olosuhdepäivityksiä tärkeistä toimipisteistään. Eräässä asennuspaikassa Vaisalan Optimus OPT100 ‑DGA-kaasuanalysaattori lähettää jatkuvia päivityksiä Scottish Powerin 1 000 MVA:n automaattimuuntajasta ja seuraa geomagneettisesti indusoituvien pyörteiden vaikutuksia muuntajaan.

Scottish Power on brittiläinen sähköntuottaja ja verkko-operaattori, joka toimii Keski- ja Etelä-Skotlannissa sekä osassa Pohjois-Englantia ja Walesia. Se myös omistaa eteläisen Skotlannin sähkönsiirtoverkon.

Yhtiö halusi suojata Skotlannin keskiosissa sijaitsevan tärkeän 1 000 MVA:n automaattimuuntajan auringonpurkausten vaikutuksilta. Auringonpurkauksien aikana auringon pinnasta purkautuu voimakasta suurienergistä säteilyä, joka aiheuttaa radiotaajuuksien ja magneettikenttien häiriöitä maassa. Paikallisen geologian mukaan nämä purkaukset voivat synnyttää muuntajan magneettipiirissä häiriöitä, jotka heikentävät sähkönsiirron tehokkuutta ja saattavat vahingoittaa muuntajaa.

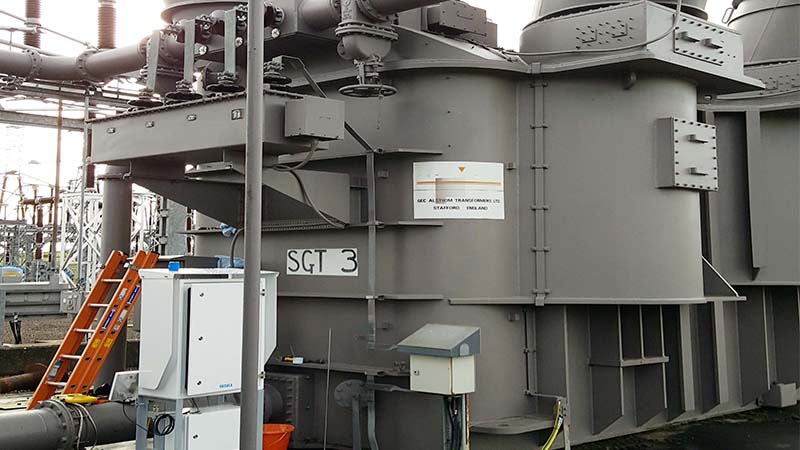

Power transformer in Scotland, UK


Muuntajan tarkka valvonta Optimus OPT100 ‑DGA-analysaattorilla

Voidakseen valvoa muuntajan kuntoa tarkasti ja jatkuvasti, havaita geomagneettisesti indusoituvien pyörteiden vaikutukset ja ryhtyä tarvittaessa ennakoiviin kunnossapitotoimiin Scottish Power asennutti Optimus OPT100 ‑DGA-analysaattorin Elimpus Ltd:llä.

OPT100 on Vaisalan edistyksellisin valvontaratkaisu, joka arvioi muuntajan kuntoa mittaamalla muuntajaöljystä kosteutta ja seitsemää vikakaasua.

"Scottish Powerilla on muuntajaverkossaan useita strategisia muuntajia, jotka edellyttävät kehittynyttä olosuhdevalvontaa. Olemme alkaneet seurata entistä tarkemmin auringonpurkausten ja geomagneettisesti indusoituvien pyörteiden vaikutusta näiden muuntajien suorituskykyyn", sanoo Scottish Powerin järjestelmän suorituskyvystä vastaava Keith Black. "Valitsimme Vaisalan ratkaisun, koska se vastaa nykyisten DGA-verkkovalvontalaitteidemme teknisiä vaatimuksia ja on lisäksi huoltovapaa."


Parhaat tulokset edistyneen teknologian avulla

OPT100 hyödyntää Vaisalan pitkää perinnettä teollisuuden mittaustekniikasta. Varmistamme parhaan mahdollisen laadun valmistamalla itse kaikki laitteen osat, mukaan lukien innovatiiviset, säädettävät NDIR (Non-Dispersive Infrared) ‑suodattimet, jotka takaavat optimaalisen olosuhdevalvonnan käyttöolosuhteista riippumatta.

Säädettävä NDIR-suodatin antaa valvontatiimille luottoa siihen, että mittaukset ovat vakaita myös pitkällä aikavälillä. Säädettävä NDIR-suodatin estää mittausryöminnän ja varmistaa, että kaikkien liuenneiden kaasujen pitoisuudet mitataan tarkasti.

Yksi Vaisalan OPT100 ‑analysaattorin lisähyödyistä muihin muuntajien valvontaratkaisuihin verrattuna on yksinkertainen asennusprosessi, jonka ansiosta Scottish Power pystyi ottamaan laitteen käyttöön nopeasti ja itsenäisesti. Koska laitteessa ei ole kuluvia osia, sille ei myöskään tarvitse tehdä säännöllisiä kunnossapitotoimia.

Scottish Power on käyttänyt OPT100-analysaattoria marraskuusta 2017 alkaen ja hyötynyt aiempaa paremmasta kunnonvalvonnasta. "OPT100 antaa meille mahdollisuuden jäljittää kaikki ilmenevät häiriöt, pidentää muuntajan käyttöikää ja pienentää suunnittelemattomien käyttökatkosten mahdollisuutta", lisää Keith Black.

Koska muuntajien verkkovalvonnan merkitys kasvaa jatkuvasti, Scottish Power on asentamassa lisää OPT100-analysaattoreita tehomuuntajiinsa.
